ポジショナー角度変更による配管の隅肉溶接品質及び作業効率の改善
こちらはポジショナー角度変更による隅肉溶接品質および作業効率改善になり、生産性向上・品質向上の事例です。
①背景・現状：

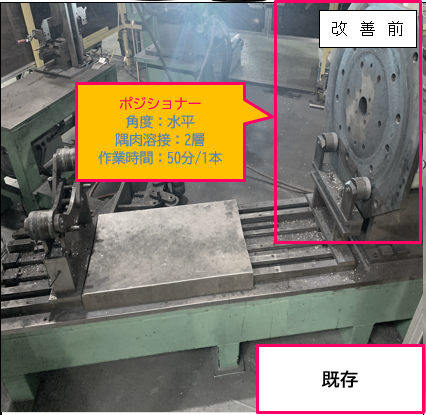

従来、ポジショナーを水平に近い角度で設定して
隅肉溶接を実施しており、十分な溶込みを
得るためには、溶接を2層で行う必要があった。
②改善内容：

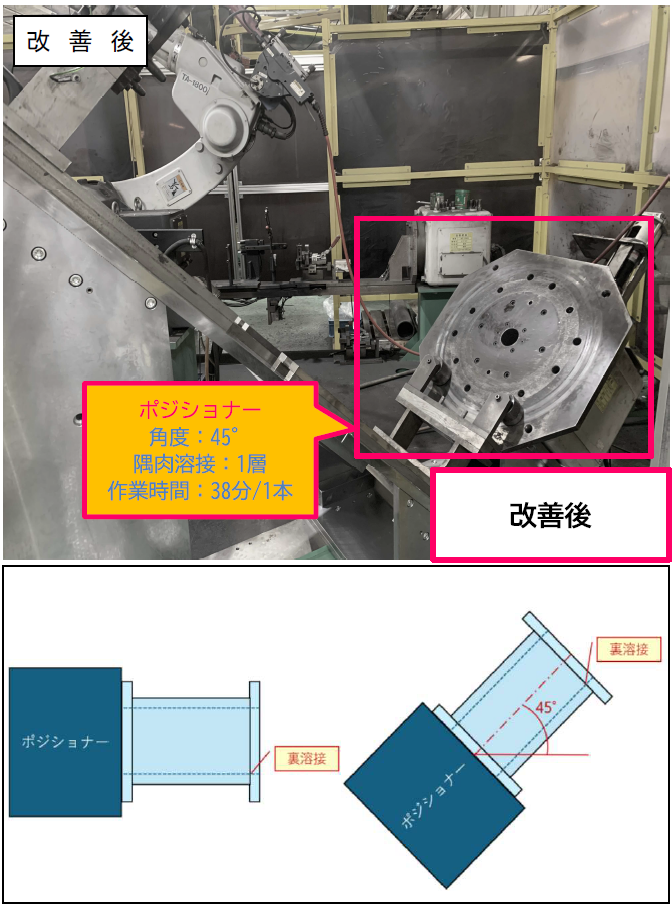

ポジショナー角度を45°に変更し、V字形状となるように
溶接を行うことで、1層の溶接で十分な溶込みが
得られるように改善した。
③期待効果：
Ⅰ。水平展開で他の製品も同様の改善効果を期待できる
Ⅱ。2工程目/3工程目の裏廻り溶接を1層で加工できる為、溶接時間とティーチング時間の短縮をはかる
Ⅲ。溶接条件が改善される為、スパッタの付着量を軽減させることができる
（仕上げ工数も改善される）
このように弊社では部品加工や組立を含めた各種製造プロセスにおいて、品質向上や作業効率改善に向けた取り組みを積極的に行っております。
金属塑性加工.comを運営する高橋金属は、徹底した現場改善意識を持ち、小さなことでも改善を繰り返すことで、皆様に製造リードタイムの短縮やコストダウン、そして高品質化というメリットを提供します。弊社では組立用治具も内製化しており、上記のような改善が必要な場合も内製化していることでレスポンス良く対応が可能となります。
