ブラケット部品 タップ・圧入・検査装置工程内不良0
こちらはブラケット部品 タップ・圧入・検査装置工程内不良0についての改善になり、生産性向上・品質向上の事例です。
プレス事業部ではブラケット部品を以下の工程で生産しています。
工程フロー：① プレス → ② 溶接 → ③ タップ → ④ ブッシュ圧入 → ⑤ 幅検査 → ⑥ ブッシュ向き検査（最終工程）

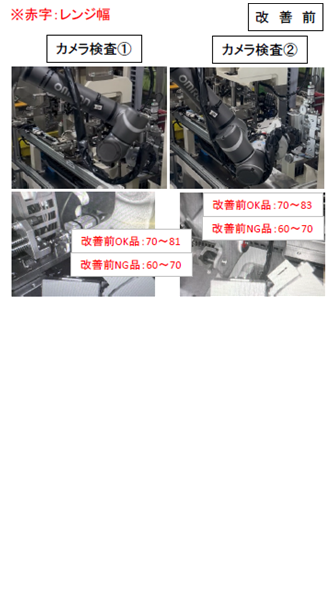

最終工程のブッシュ向き検査において、良品を誤って不良と判定する事象が継続的に発生していました。直近の実績は以下の通りです。
・生産台数：565台／日
・NG（誤判定）台数：17台／日
・誤判定率：約3.0％
※検査の閾値は70で、70以下はNG判定となります。
上記のとおり誤判定率が高く、早急な改善が必要でしたが、改善にかかる費用やTMロボットを操作できる人材が社内におらず、
メーカーとの日程調整が必要な状況でした。
TMロボットの操作やメンテナンスに関する知識が社内になく、これまではすべてメーカーに調整を依頼していました。

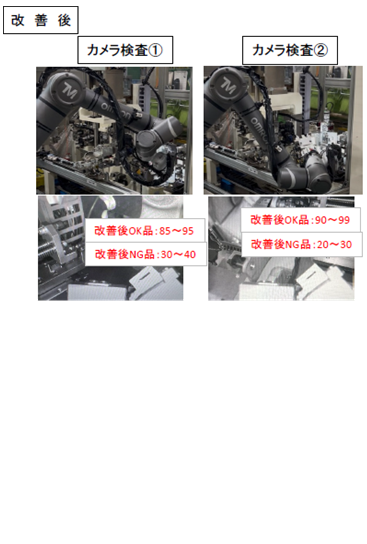

今回、外部講習を受講したことで社内対応が可能となり、カメラ位置の調整と閾値の見直しを実施しました。
これにより認識レンジを従来の「70～80」から「70～90」へ拡大でき、誤判定が解消され、外注に頼らず対応できる体制を構築しました。
改善内容
・カメラ撮影位置を、ブッシュの向きがより判別しやすい位置へティーチング修正・追加
改善効果
・誤判定率：0％
・再投入時間の短縮による人件費削減：130,560円／年
・外注費削減（30,000円／回 × 複数回）：年間30,000円以上
→ 合計効果：160,560円／年 ＋ α
このように弊社では部品加工や組立を含めた各種製造プロセスにおいて、品質向上や作業効率改善に向けた取り組みを積極的に行っております。
金属塑性加工.comを運営する高橋金属は、徹底した現場改善意識を持ち、小さなことでも改善を繰り返すことで、皆様に製造リードタイムの短縮やコストダウン、そして高品質化というメリットを提供します。弊社では組立用治具も内製化しており、上記のような改善が必要な場合も内製化していることでレスポンス良く対応が可能となります。
