ブレーキ金型破損防止と曲げ作業効率化改善
こちらは板金ブレーキ工程に使用する金型改善になります、生産性向上・品質向上事例となります

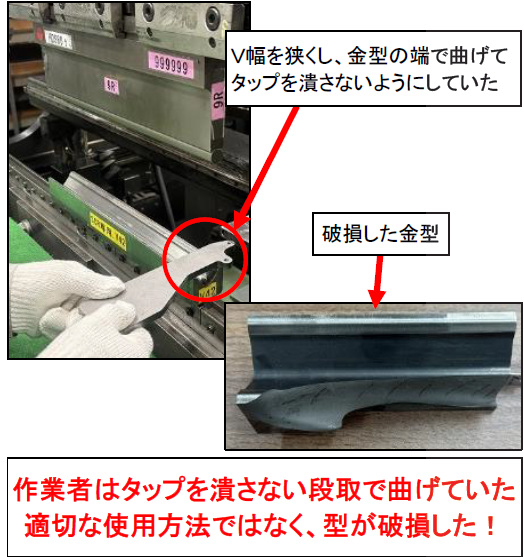

量産鈑金製品のブレーキ作業効率を上げるために写真のような段取りで曲げ加工をしていた。タップが潰れないようにするため、V幅の狭い金型を使用し、金型の端で曲げていたため、結果として金型が耐えられずに破損してしまった。
また、作業者も金型が破損することを想定していなかったため、
安全面を考慮し、上記の段取は一旦中止。安全かつ作業効率を落とさない改善を進める事とした。
改善として、通常の曲げ加工時と同等の強度を有する金型を製作することにした。複数のパターンで強度解析を行い、形状を決定。
特型を製作し1か月間使用した。結果合計1,110台生産し、安全・品質ともに問題なく製作できた。
同時に、タップ潰れのリタップ作業も削減でき、工数削減も図ることが出来た。
・リタップ時間：15（秒/個）
・平均月産数：1,110（個）
弊社ではブレーキ金型も内製化しており、上記のような特型が必要な場合も内製化していることでレスポンス良く対応が可能となります。
金属塑性加工.comを運営する高橋金属は、徹底した現場改善意識を持ち、小さなことでも改善を繰り返すことで、皆様に製造リードタイムの短縮やコストダウン、そして高品質化というメリットを提供します。
