ファイバーレーザ溶接レンズ交換作業の改善
ファイバーレーザ溶接レンズ交換作業の改善提案になり、生産性向上・品質向上の事例です。

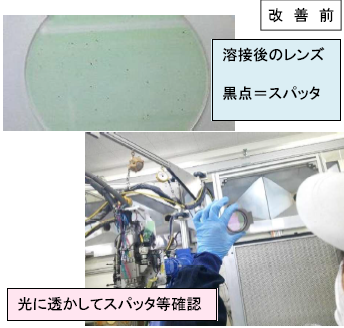

ファイバーレーザ溶接のレンズを起動前に清掃する際は、レーザ通過範囲内にキズやスパッタがないかを確認し、問題があれば交換をしています。
しかし、レーザ通過範囲はレンズによって大きさが異なるうえ、中心から2cm付近という判断の難しい位置にスパッタ等がある場合、自己判断ができず、毎回担当者に確認していました。
そのため、判断に悩む時間や担当者を探す時間が無駄だと感じていました。
また、判断が難しい箇所については感覚で交換することになり、人によって基準が曖昧になっていました。
レンズサイズの一覧およびレンズ交換表を作成しました。
レーザ通過範囲を透かして確認できるようにしたことで、レンズと重ねて状態を確認できるようになりました。透かし部分にスパッタ等があれば交換と、一目で交換の要否を判断できるようになりました。
その結果、判断に悩むことや担当者へ確認する手間がほとんどなくなり、レンズの清掃・確認・交換作業の時間を短縮できました。
また、表にすることで人による判断基準のばらつきが解消され、安定した品質でのものづくりが可能となりました。
このように弊社では部品加工や組立を含めた各種製造プロセスにおいて、品質向上や作業効率改善に向けた取り組みを積極的に行っております。
金属塑性加工.comを運営する高橋金属は、徹底した現場改善意識を持ち、小さなことでも改善を繰り返すことで、皆様に製造リードタイムの短縮やコストダウン、そして高品質化というメリットを提供します。弊社では組立用治具も内製化しており、上記のような改善が必要な場合も内製化していることでレスポンス良く対応が可能となります。
