プレス部品順送型の改善
こちらはプレス部品順送型の改善になり、生産性向上・品質向上の事例です。
プレス部品の順送型においてワークずれや食らいつきが頻発していた。材料送りの不具合が多く製品のキズ、変形につながった。
確認したところサイドトリムにより送ったときにガイドリフタから外れてしまい、次のガイドリフタの溝に入らないことが原因であった。
・生産数 15,000／月
・ひと月当たりの停止時間 60分

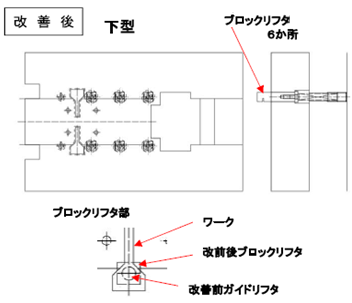

材料がガイドリフタから外れることがないよう、10㎜×10㎜のブロックリフタに変更した。また、送りの位置決めになるものが下型のガイドブロックであり精度が不十分であったため上型にもパイロットパンチを追加した。
これによりワークずれや食らいつきがなくなり送りがスムーズにできるようになり、製品品質も向上した。
・効果
ひと月当たりの停止時間 60分→0分／月
このように弊社では部品加工や組立を含めた各種製造プロセスにおいて、品質向上や作業効率改善に向けた取り組みを積極的に行っております。
金属塑性加工.comを運営する高橋金属は、徹底した現場改善意識を持ち、小さなことでも改善を繰り返すことで、皆様に製造リードタイムの短縮やコストダウン、そして高品質化というメリットを提供します。弊社では組立用治具も内製化しており、上記のような改善が必要な場合も内製化していることでレスポンス良く対応が可能となります。
