大型エンジンフォークリフトに使用するラジエーターのカバー部品

加工品実績・事例：大型エンジンフォークリフトに使用するラジエーターのカバー部品

製品分類	大型エンジンフォークリフトに使用するラジエーターのカバー部品	製品名称	フォークリフトのラジエーターカバー部品
業界	物流	寸法	944×500×577
材料	SPHC	加工内容	板金、抜き、曲げ、タップ、溶接、歪修正

加工品実績・事例の説明

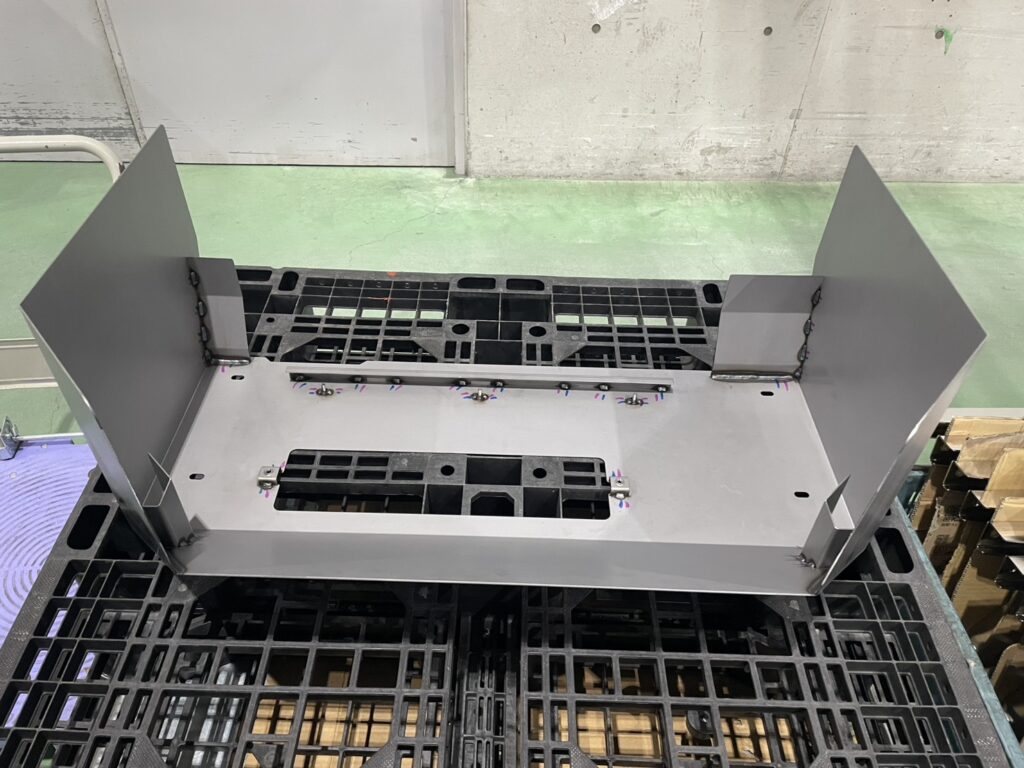

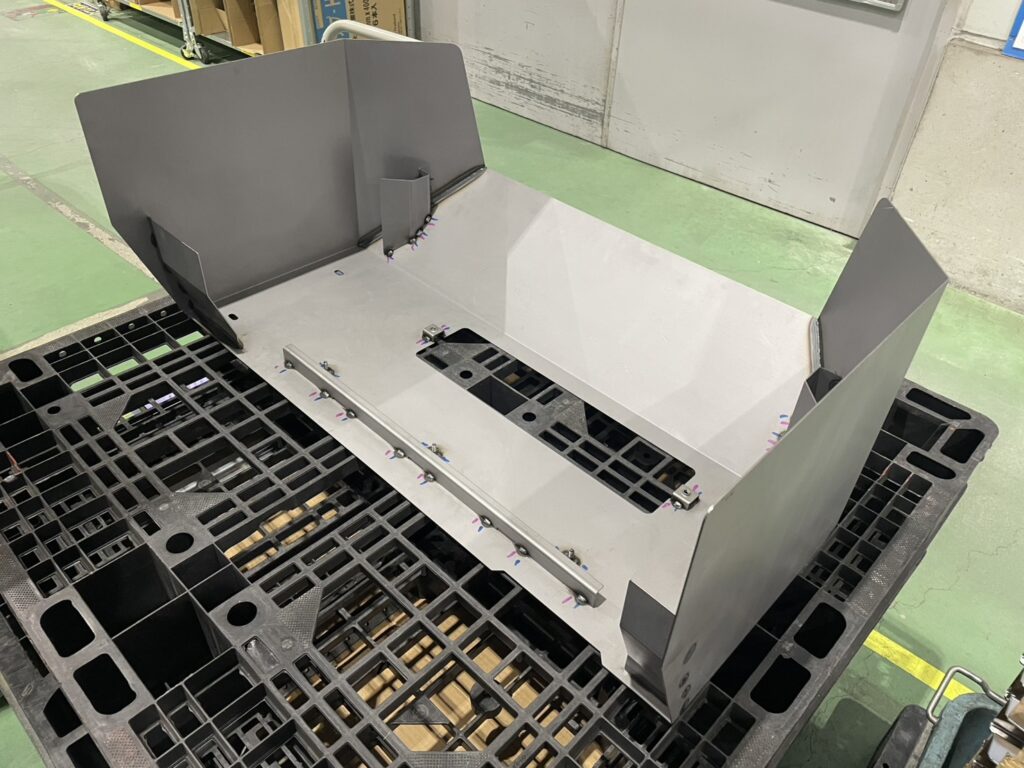

本製品は、SPHC（熱間圧延軟鋼板）を使用した、大型エンジンフォークリフト向けのラジエーターカバーです。大小さまざまな板金部品を組み合わせた複雑構造となっており、強度が求められる製品となります。

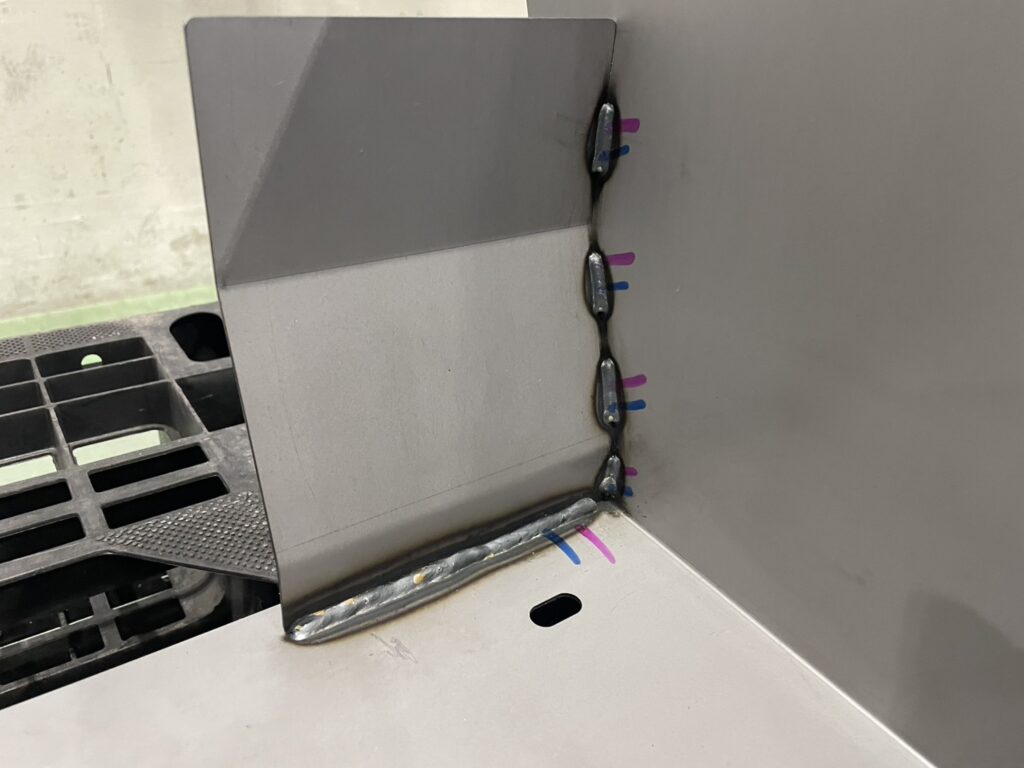

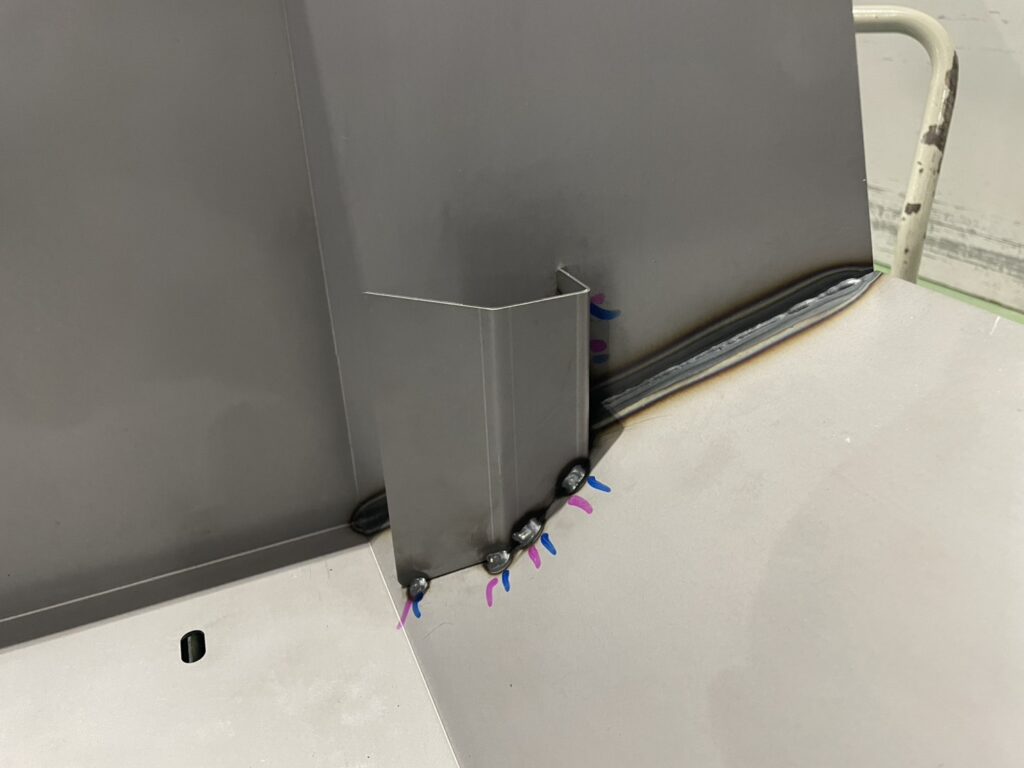

本製品の製造には、専用の溶接治具を使用し、熟練した溶接認定作業者が加工しています。多点数に及ぶ溶接工程を正確にこなすことで、複雑な形状の板金部品を強固に一体化させます。また、溶接箇所が非常に多いため、どうしても熱による歪みが発生しやすい形状です。しかし、当社では溶接完了後に作業者自ら歪修正をおこなったうえで図面公差を厳守し、次工程での組み付けやすさを保証した状態で納品いたします。
溶接治具については内製で設計・製作した専用治具になります。溶接作業者の細かな要望や使い勝手などを即時に反映できるため、作業効率の向上と品質の安定化を同時に実現しています。お客様の厳しい要求スペックにも柔軟に対応可能になります。

「金属塑性加工.com」を運営する髙橋金属は、このような板金加工品の製作実績を多数持ちます。
多様な業界のお客様向けに板金加工を行っていますので、ぜひお気軽にお問合せください。
