加工品実績・事例:ステアリング取付ブラケット

製品分類ブラケット加工内容プレス加工、溶接加工
業界自動車寸法L65xW225xH39
材料SPHC

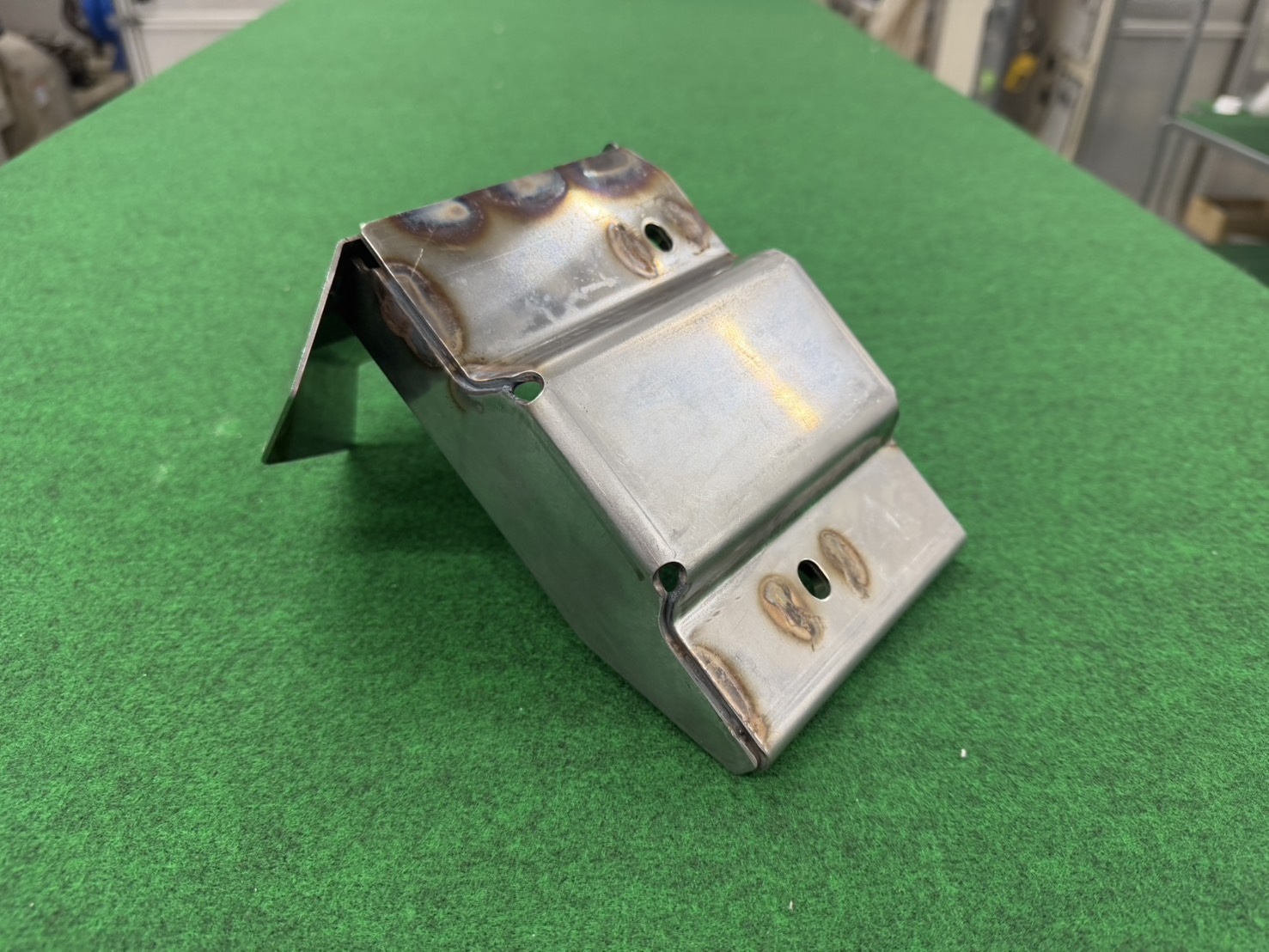

ステアリング取付ブラケット

加工品実績・事例の説明

こちらの製品は自動車業界に向けて製作いたしました。ステアリングと車両との固定用ブラケットです。固定する対象物が大きく、重量がある等といった理由からブラケットには高い耐久性が求められ、一般的にはコストも割高になってしまう場合がございます。こちらの車載用ブラケットの材料としては加工性に優れた熱間圧延鋼板(Steel Plate Hot Commercial)が採用されています。製品寸法は65mm×225mm×39mmで製作致しました。
製造工程において、順送プレスにて複雑形状に成型した後、スポット溶接機にてナット溶接しています。そしてブッシュ圧入機にて、ブッシュをカシメて仕上げています。

弊社は、単発型・順送型(プログレ型)・トランスファー型のいずれのプレス加工方法にも対応するすることができます。プレス加工は加工方法の違いでかかるコストが大きく変わることが知られています。また、弊社にお任せいただけますと切削加工などの工程をプレス加工に代替えすることで実現するVE・VAの提案をすることができます。生産増加に伴うご発注先の選定や材料コストなどにお悩みの方、是非お気軽に下記よりお問合せください。
